ПВКФ-10 ТУ 16-505.565-74

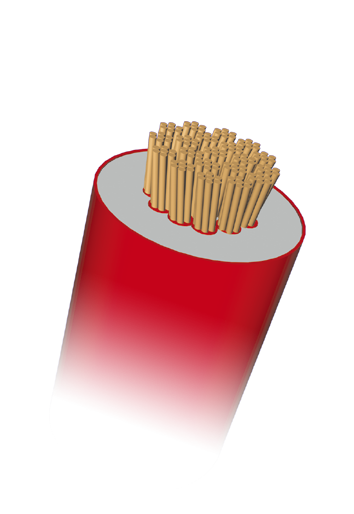

Токопроводящая жила - медная не ниже 4 класса; Изоляция- из кремнийорганической резины марки К-69 с оболочкой из фторсилаксановой резины марки ФС-55-2 и экраном из полупроводящей резины марки РСП-60 Провода выводные класса нагревостойкости изоляции "Н", предназначенные для применения в качестве выводных концов высоковольтных электродвигателей и трансформаторов переменного тока частотой до 50 Гц. Провод ПВКФ-10 после пребывания в воде в течение 6 ч выдерживают испытание номинальным напряжением переменного тока частоты 50 Гц в течение 5 мин Электрическое сопротивление изоляции провода ПВКФ-6 после пребывания в воде в течение 6 ч, пересчитанное на 1 км длины не менее Провод ПВКФ-10 выдерживает не менее 30 циклов двойных перегибов вокруг цилиндра диаиетром, равным десятикратному диаметру провода. Провод ПВКФ-10 устойчив к воздействию температуры до 180 оС Провод ПВКФ-10 устойчив к воздействию пониженной температуры окружающей среды до -60 оС Провод ПВКФ-10 устойчив к воздействию относительной влажности воздуха до 98 + 2% при температуре 35 оС Провод ПВКФ-10 устойчив к воздействию машинного и трансформаторного масел, а так же пропиточных лаков ПЭ-993, КП-34 и К-47К Срок службы провода ПВКФ-10 не менее 5 лет с момента изготовления (при соблюдении потребителем правил транпортирования, хранения, монтажа, и эксплуатации)
Номинальное сечение жилы, мм2 Номинальные размеры, мм Радиальная толщина Наружный диаметр Экрана Изоляции Оболочки 10 0,5 6 0,8 19,5 16 0,5 6 0,8 20,7 25 0,5 6 0,8 22,0 35 0,7 6 1,0 24,1 50 0,7 6 1,0 25,6 70 0,7 6 1,0 28,0 95 0,9 6 1,2 30,5 120 0,9 6 1,2 32,3 150
Номинальное напряжение 6 кВ и 10 кВ.
Рабочая температура от -60 до +200 С
Сечение токопроводящей жилы от 6,0 до 120 кв. мм
Работает в условиях агрессивных сред и масел.
