Кабель высокотемпературный марки РУСТЕРМ 400 (Описание кабеля под таблицей с ценами)



Цена на одножильный (многопроволочный)кабель РУСТЕРМ за метр в руб без НДС . (Основные выпускаемые типоразмеры приведены в табл 2. (см. ниже)
Марка РусТерм-200 РусТерм-200Э РусТерм-400 РусТерм-400Л РусТерм-400С РусТерм-700ПРусТерм-700
Сеч. мм 2 t раб. = 200 оС t раб. = 200 оС t раб. = 400 оС t раб. = 400 оС t раб. = 400 оС t раб.= 700 оC t раб. = 700 оС
1х0,5
1х0,75 5,13
1х1,0 5,85 18,64
1х1,5 7,92 24,64
1х2,5 11,52 35,04
1х4,0 16,48 49,92
1х6,0 23,31 68,80
1х10,0 37,62 99,80
1х16,0
1х25,0

В группу теплостойких кабелей РусТерм-400 входят три марки кабелей:

РусТерм-400Лнг(А)-LS

 Жилы медные луженые, изоляция и оболочка из стеклонитей с пропиткой фторопластовой композицией, для многожильных проводов применяется защитная оболочка в виде оплетки из проволок из жаропрочной нержавеющей стали
РусТерм-400нг(А)-LS То же, но жилы медные никелированные
РусТерм-400Снг(А)-LS То же, но с пропиткой органосиликатной композицией

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках и монтажа контрольных цепей, при температуре от минус 60ºС (допускается использование кабелей РусТерм-400нг(А)-LS и РусТерм-400Лнг(А)-LS при температуре минус 196ºС, при неподвижной прокладке) до плюс 400ºС и напряжении до 660 В переменного тока частотой до 400 Гц.

Кабели выпускаются по ТУ 27.32.13-001-23477532-2018.

Токопроводящие жилы соответствуют требованиям ГОСТ 22483-2012 (класс гибкости 4).

Кабели выпускаются в климатическом исполнении УХЛ, категории размещения 2-4 по ГОСТ 15150-69.

Кабели не распространяют горение при прокладке в пучке в соответствии с ГОСТ 31565-2012 (п.5.3) и не превышают показателей дымообразования в соответствии с ГОСТ 31565-2012 (п.5.5).



РусТерм-400

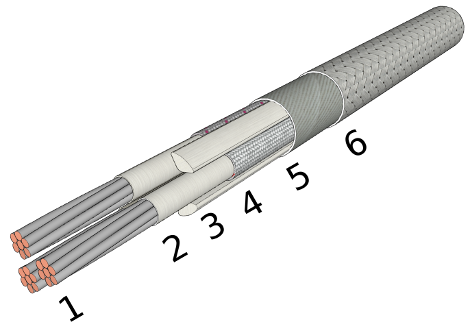

Конструкция кабеля:

  1. Токопроводящая жила (соответствует ГОСТ 22483-2012 (класс гибкости 4)) из медных луженых проволок для РусТерм-400Лнг(А)-LS, медных никелированных проволок для РусТерм-400нг(А)-LS и РусТерм-400Снг(А)-LS
  2. Изоляция жилы - обмотка стеклонитями с пропиткой фторопластовой композицией для кабелей РусТерм-400нг(А)-LS и РусТерм-400Лнг(А)-LS, и органосиликатной композицией для кабелей РусТерм-400Снг(А)-LS.
  3. Стеклоровинги
  4. Оплетка жил стеклонитями с пропиткой фторопластовой композицией для кабелей РусТерм-400нг(А)-LS и РусТерм-400Лнг(А)-LS, и органосиликатной композицией для кабелей РусТерм-400Снг(А)-LS
  5. Оболочка - стеклолента
  6. Защитная оболочка в многожильных проводах - оплетка из проволок из жаропрочной нержавеющей стали (может использовать в качестве экрана).

(к началу страницы)


Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:

Кабель теплостойкий, четырехжильный в исполнении УХЛ, предназначенный для эксплуатации при температурах от -60ºС до 400ºС, с медными лужеными жилами сечением 10,0 мм2, с общим экраном:

"Кабель теплостойкий РусТерм-400Лнг(А)-LS 4х10,0 (ТУ 27.32.13-001-23477532-2018)"

(к началу страницы)

Параметры кабелей:

  1. Высокие влаго-, масло-, бензостойкость во всем диапазоне рабочих температур (кабели РусТерм-400нг(А)-LS и РусТерм-400Лнг(А)-LS)
  2. Минимальный радиус изгиба 10 наружных диаметров.
  3. Температурные режимы:
РусТерм-400Лнг(А)-LS
Диапазон температур ºС Ресурсное время (час)
 Примечания
200
 30 000
 Точное время зависит от условий прокладки
200 - 300
 2 000
 Точное время зависит от условий прокладки
300 - 400
 500
 Точное время зависит от условий прокладки
400 - 700
 10
 Точное время зависит от условий прокладки
700
 1
 Аварийный режим, после воздействия такой температуры кабель подлежит замене

РусТерм-400нг(А)-LS и РусТерм-400Снг(А)-LS
Диапазон температур ºС Ресурсное время (час)
 Примечания
300
 30 000
 Точное время зависит от условий прокладки
300 - 350
 20 000
 Точное время зависит от условий прокладки
350 - 400
 10 000
 Точное время зависит от условий прокладки
400 - 700
 1000
 Точное время зависит от условий прокладки
700
 1
 Аварийный режим, после воздействия такой температуры кабель подлежит замене



Наружный диаметр силового кабеля (мм)


 Число жил
Сечение 1 2 3 4 5
0,20 1,9 6,7 7,0 7,5 8,5
0,35 2,1 7,2 7,5 8,1 9,2
0,50 2,3 7,6 7,9 8,6 9,8
0,75 2,5 8,0 8,4 9,0 10,4
1 2,7 8,4 8,8 9,5 11,0
1,5 3,0 9,0 9,4 10,3 11,9
2,5 3,7 10,4 10,9 11,9 14,0
4 4,2 11,4 12,5 13,1 15,4
6 5,2 13,4 14,1 15,6 18,4
10 6,2 15,4 16,3 18,0 21,3
16 7,3 17,6 18,6 20,6 24,6
25 9,0 21,0 22,3 24,7 29,6
35 10,4 23,8 25,3 28,1 33,7
50 12,2 27,4 29,1 32,4 39,0
70 14,9 32,8 34,9 38,9 47,0
95 16,3 35,6 37,9 42,3 51,1

Наружный диаметр контрольного кабеля (мм)


 Число жил
Сечение 7 9 12 19 27 37 48
0,75 10,4 13,3 13,9 15,4 18,3 20,4 23,3
1 11,0 14,1 14,8 16,4 19,5 21,8 24,9
1,5 11,9 15,4 16,1 17,9 21,4 23,9 27,4
2,5 14,0 18,3 19,2 21,4 25,7 28,8 33,1
4 15,5 20,3 21,4 23,9 28,7 32,3 37,1
6 18,5 24,5 25,8 28,9 34,9 39,3 45,3

Масса 1 км силового кабеля (кг)


 Число жил
Сечение 1 2 3 4 5
0,20 4,93 44,05 51,99 60,21 71,71
0,35 6,80 52,31 63,19 73,37 86,93
0,50 8,54 59,58 73,23 85,15 100,44
0,75 11,55 69,53 87,35 102,20 120,34
1 13,93 78,36 99,88 116,94 137,15
1,5 19,07 95,03 123,95 145,79 170,39
2,5 29,59 132,30 178,29 209,14 241,25
4 42,36 170,53 245,89 277,07 318,67
6 66,08 246,13 348,77 409,81 465,81
10 99,88 345,59 500,10 588,43 665,21
16 163,33 511,82 753,93 896,41 1018,05
25 240,98 736,72 1102,60 1303,97 1465,71
35 338,92 997,92 1507,76 1787,57 2008,30
50 472,83 1360,42 2073,99 2457,36 2751,25
70 659,70 1898,64 2926,31 3439,74 3806,90
95 885,42 2446,00 3775,98 4480,36 5003,72

Масса 1 км контрольного кабеля (кг)


 Число жил
Сечение 7 9 12 19 27 37 48
0,75 143,27 222,35 250,08 318,96 432,69 563,96 712,34
1 164,91 257,58 290,44 372,09 506,54 662,84 839,07
1,5 208,54 329,48 373,17 481,86 660,00 869,59 1104,92
2,5 300,71 480,23 546,28 710,70 979,00 1298,25 1655,32
4 403,86 651,49 744,00 974,50 1349,21 1799,30 2301,09
6 598,80 973,55 1115,35 1468,88 2041,86 2735,43 3506,64

(к началу страницы)

Особенности применения кабеля:

  1. Монтаж при температуре не менее -10ºС
  2. При подвижном монтаже радиус изгиба не должен быть меньше 50 наружных диаметров кабеля и рабочая температура не выше 300 градусов.
  3. Для обеспечения безопасности персонала, в случаях возможного превышения температуры разложения материалов изоляции и оболочки (+425ºС), необходимо обеспечить достаточную вентиляцию для удаления газообразных продуктов разложения (касается только кабелей РусТерм-400нг(А)-LS и РусТерм-400Лнг(А)-LS).
