Нагревательная лента ЭНГЛ-1 предназначена для технологического прогрева, а также для защиты от замерзания и образования снега и льда. ЭНГЛ-1 - плетеная лента из стеклонити, в основе которой восемь нагревательных жил из проволоки высокого сопротивления. Снаружи нагреватели покрыты водонепроницаемой оболочкой из кремнийорганической резины. Концевые опрессовки выполнены из такой же резины. Изоляция из кремнийорганической резины особенно подходит для случаев применения, где необходима высокая гибкость ленты. Ленты представляют собой законченные изделия с герметичными наконечниками и низкотемпературными выводами. Выпускаются фиксированных размеров и мощностей и не подлежат резке. По согласованию с потребителем предприятие может изготовить нагреватели ЭНГЛ-1 на 12/24В с другими параметрами и длинами, но с удельной мощность, не превышающей 60 Вт/м. Устанавливается быстро и просто, не требует никаких специальных навыков или инструментов.
Нагревательные ленты и кабели
ЭНГЛ-1, ЭНГЛ-2
Электрическая нагревательная лента для защиты от замораживания, компенсации
теплопотерь или технологического подогрева трубопроводов и резервуаров.
ЭНГЛ-1 - плетеная лента из стеклонити, в основе которой 8 нагревательных жил из
нихрома. Снаружи нагреватели покрыты водонепроницаемой оболочкой из
кремний органической резины. Ленты выпускаются только указанных размеров,
мощностей и не подлежат резке в размер. По заказу могут быть изготовлены
нагреватели с другими параметрами, но с удельной мощностью не превышающей 60
Вт/м. Лента ЭНГЛ-1 выдерживает температуры до 180°С, выпускается на рабочие
напряжения 12 и 24 В постоянного тока.
ЭНГЛ-2 - плетеная лента из стеклонити, в основе которой 8 нагревательных жил из
нихрома. Снаружи нагреватели покрыты водонепроницаемой оболочкой из композиции
полиэтилена. Ленты выпускаются только указанных размеров, мощностей и не
подлежат резке в размер. По заказу могут быть изготовлены нагреватели с другими
параметрами, но с удельной мощностью не превышающей 40 Вт/м. Лента ЭНГЛ-2
выдерживает температуры до 60°С, выпускается на рабочее напряжение 12/24 В
постоянного тока.
|
Ленты нагревательные ЭНГЛ 1, ЭНГЛ-2 | ||||
| Тип | Длина, метр. | Удельная мощность Вт/метр. | Номинальная Мощность КВт. | Цена руб. без НДС |
|
ЭНГЛ - 1 (24 V) (t max до 180 град) Плетёная лента из стеклонити в основе которой лежит 8 нагревательных жил из нихрома, покрытая водонепроницаемой оболочкой из кремнийорганической резины. Концевые опреcсовки выполнены из такой же резины. Ширина 24 мм Толщина 3,3 мм R min изгиба 10 мм Возможно изготовление лент разных длин и мощности под заказ | ||||
| 1,0 | 15 | 0,015 | 42,39 | |
| 1,0 | 30 | 0,030 | 42,39 | |
| 1,0 | 60 | 0,060 | 42,39 | 1,2 | 96 | 0,110 | 46,39 |
| 1,3 | 82 | 0,100 | 48,36 | |
| 1,5 | 15 | 0,023 | 52,35 | |
| 1,5 | 27 | 0,040 | 52,35 | |
| 1,5 | 57 | 0,085 | 52,35 | |
| 1,5 | 100 | 0,150 | 52,35 | |
| 1,8 | 40 | 0,073 | 58,32 | |
| 2,0 | 15 | 0,030 | 62,30 | |
| 2,0 | 30 | 0,060 | 62,30 | |
| 2,0 | 60 | 0,120 | 62,30 | |
| 2,5 | 20 | 0,050 | 72,26 | |
| 2,5 | 37 | 0,092 | 72,26 | |
| 2,5 | 82 | 0,205 | 72,26 | |
| 3,0 | 15 | 0,045 | 82,22 | |
| 3,0 | 26 | 0,077 | 82,22 | |
| 3,0 | 60 | 0,180 | 82,22 | |
| 3,0 | 100 | 0,300 | 82,22 | |
| 3,5 | 10 | 0,035 | 92,17 | |
| 3,5 | 20 | 0,070 | 92,17 | |
| 3,5 | 40 | 0,140 | 92,17 | |
| 3,5 | 75 | 0,260 | 92,17 | |
| 4,0 | 8 | 0,035 | 102,00 | |
| 4,0 | 15 | 0,060 | 102,00 | |
| 4,0 | 32 | 0,130 | 102,00 | |
| 4,0 | 58 | 0,230 | 102,00 | |
| 4,5- 5,0- 5,5- 6,0- 6,5- 7,0- 7,5- 8,0 | 15-100 | дог | ||
| Возможно изготовление лент разных длин и мощности под заказ | 15-100 | дог | ||
|
ЭНГЛ-1 12 V (t max до 180 град) Плетёная лента из стеклонити в основе которой лежит 8 нагревательных жил из нихрома, покрытая водонепроницаемой оболочкой из композиции полиэтилена. Ширина 24 мм., толщина 3,3 мм. R min изгиба 10 мм. Возможно изготовление лент разных длин и мощности под заказ | 1,00 | 30 | 0,03 | 42,39 | 1,00 | 15-60 | 0,015-0,06 | 42,39 | 1,5 | 15-100 | 0,021-0,150 | 52,35 | 2,0 | 15 | 0,03 | 62,30 | 2,0 | 30 | 0,06 | 62,30 | 2,5 | 20-40 | 0,05-0,09 | 72,26 | 3,0 | 15-30 | 0,045-0,08 | 82,22 | 3,5 | 10-20 | 0,036-0,065 | 92,17 |
| 4,0 | 15 | 0,06 | 102,00 | |
|
ЭНГЛ-2 12 V (t max до 60 град) Плетёная лента из стеклонити в основе которой лежит 8 нагревательных жил из нихрома, покрытая водонепроницаемой оболочкой из композиции полиэтилена. Ширина 24 мм., толщина 4 мм. R min изгиба 20 мм. Возможно изготовление лент разных длин и мощности под заказ | 1,00 | 30 | 0,03 | 2,0 | 30 | 0,06 |
| 4,0 | 25 | 0,1 | ||
|
ЭНГЛ-2 24 V (t max до 60 град) Плетёная лента из стеклонити в основе которой лежит 8 нагревательных жил из нихрома, покрытая водонепроницаемой оболочкой из композиции полиэтилена. Ширина 24 мм., толщина 4 мм. R min изгиба 20 мм. Возможно изготовление лент разных длин и мощности под заказ | 1,00 | 30 | 0,03 | 2,0 | 30 | 0,06 |
| 4,0 | 25 | 0,1 | ||
| * нагревательные ленты могут иметь исполнение холодных выводов на противоположные концы. | ||||
Терморегулятор АРТ-18 в комплекте с термодатчиком (диапазон регулировки температуры 0 град - 120 град) | 139,40 - 10А, 152,86 - 16 А | |||
Терморегулятор МПРТ-11 (регулирование температуры объекта от -200 до 1100 град (в зависимости от типа датчика), ленты до 180 град.) | под заказ | |||
Датчик температуры TST-81 | 11,37 | |||
|

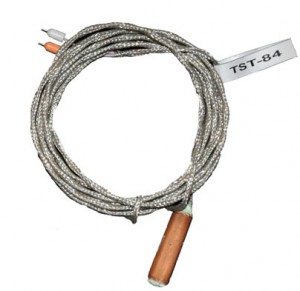

Датчик температуры TST-84 | 17,24 | |||

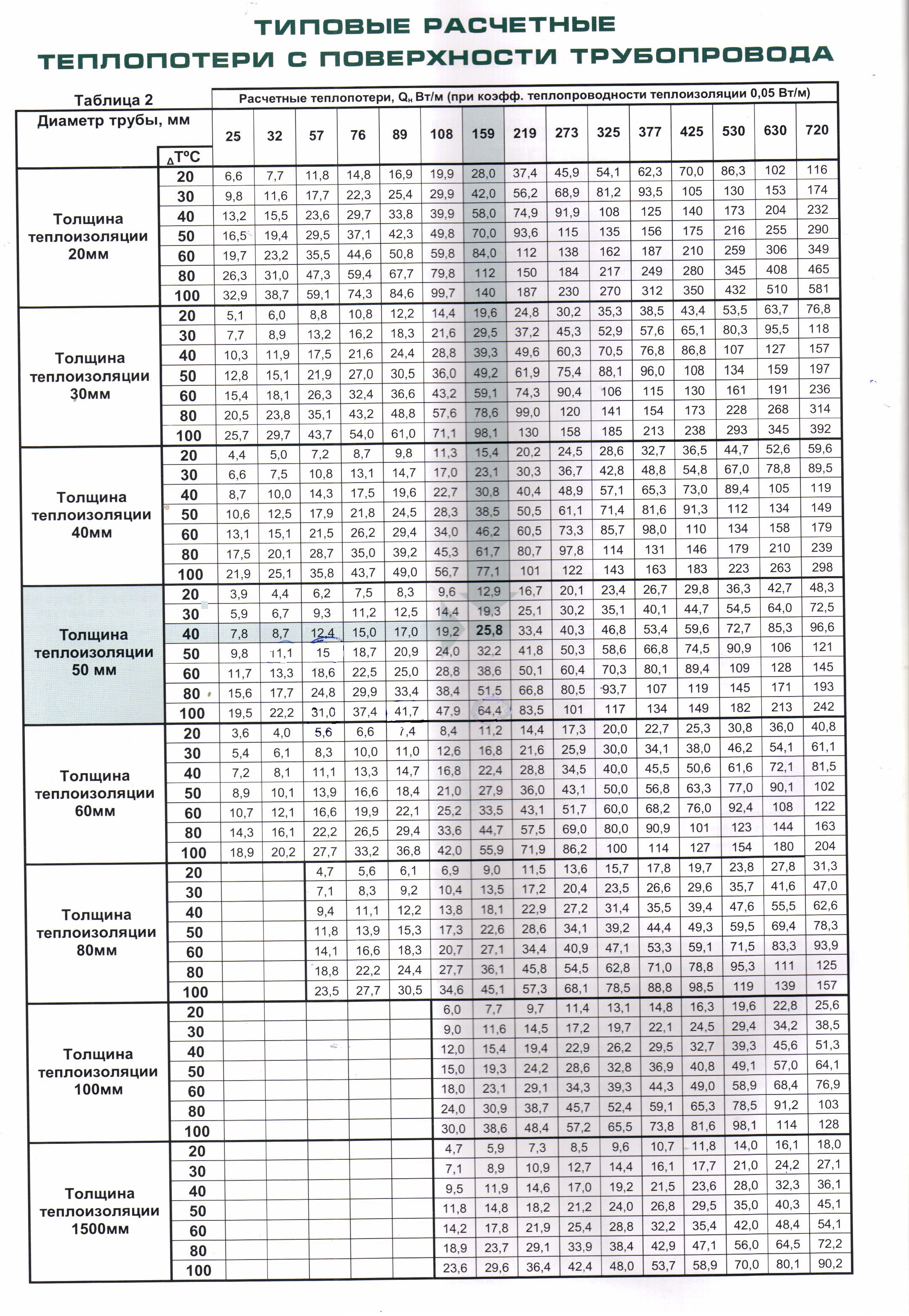

Таблица расчета теплопотерь с поверхности трубопровода для подбора мощности лент ЭНГЛ
