Предлагаем элементы нагревательные гибкие ленточные и кабельные, предназначенные для разогрева и компенсации теплопотерь трубопроводов, теплообменников и другого технологического оборудования, а также для отопления небольших помещений, строительных бытовок, гаражей, контейнеров, киосков, теплиц и пр. Надежная электро- и гидроизоляция. Напряжение питания 220, 380 В.


Нагревательные ленты и кабели


ЭНГЛ-1, ЭНГЛ-2


Электрическая нагревательная лента для защиты от замораживания, компенсации теплопотерь или технологического подогрева трубопроводов и резервуаров.


ЭНГЛ-1 - плетеная лента из стеклонити, в основе которой 8 нагревательных жил из нихрома. Снаружи нагреватели покрыты водонепроницаемой оболочкой из кремний органической резины. Ленты выпускаются только указанных размеров, мощностей и не подлежат резке в размер. По заказу могут быть изготовлены нагреватели с другими параметрами, но с удельной мощностью не превышающей 100 Вт/м. Лента ЭНГЛ-1 выдерживает температуры до 180°С, выпускается на рабочие напряжения 220 и 380 В переменного тока.


ЭНГЛ-2 - плетеная лента из стеклонити, в основе которой 8 нагревательных жил из нихрома. Снаружи нагреватели покрыты водонепроницаемой оболочкой из композиции полиэтилена. Ленты выпускаются только указанных размеров, мощностей и не подлежат резке в размер. По заказу могут быть изготовлены нагреватели с другими параметрами, но с удельной мощностью не превышающей 40 Вт/м. Лента ЭНГЛ-2 выдерживает температуры до 60°С, выпускается на рабочее напряжение 220/240 В переменного тока.


ЭНГЛУ-400


Электрическая нагревательная лента высокой мощности для обогрева трубопроводов и резервуаров.


ЭНГЛУ-400 - это промышленного качества гибкая нагревательная лента, которая может использоваться для разогрева и компенсации теплопотерь резервуаров, трубопроводов и другого технологического оборудования.
ЭНГЛУ-400- лента из стеклонити, пропитанная органосиликатной композицией, в основе которой находятся 8 нагревательных жил из нихрома. Нагревательные провода имеют обмотку из стеклонити из 3-х слоев, внутренний и промежуточный слои стеклонити пропитаны органосиликатной композицией. Ленты ЭНГЛУ-400 представляют собой законченные изделия, выпускаются только указанных размеров и мощностей и не подлежат резке в размер.
Запрещается попадание влаги на нагреватель. ЭНГЛУ-400 выдерживает температуры до 400°С, выпускается с тепловыделением до 300 Вт/м на рабочее напряжение -220 В.


Примечание.
Высокие рабочие температуры могут потребоваться для:
Стройиндустрия-подогрев битума/асфальта;
Лакокрасочная промышленность - печи полимеризации;
Химическая промышленность - термопластавтоматы, экструдеры;
Обработка металлов - плавление легкоплавких сплавов;
Обогрев плит прессов, штампов, прессформ, оснащение устройств контактного и конвективного нагрева, в том числе сушильных и жарочных шкафов.


Технические характеристики:
Максимальная температура* 400С
Минимальный радиус изгиба 15мм
Длина низкотемпературных выводов 700мм
Электропитание 220В
*Температура поверхности нагревателя не должна превышать максимальной температуры, которую выдерживают его конструкционные материалы. Это обеспечивается путем ограничения температуры трубы или обогреваемого изделия до безопасного уровня, расчетом конструкции (стабилизированная конструкция) или посредством температурного контроля.

Ленты нагревательные ЭНГЛ, ЭНГЛУ
Тип Длина, метр. Удельная мощность Вт/метр. Номинальная Мощность КВт. Цена руб. без НДС
ЭНГЛ-1 (220 V)
(t max до 180 град)
Плетёная лента из стеклонити в основе которой лежит 8 нагревательных жил из нихрома, покрытая водонепроницаемой оболочкой из кремнийорганической резины.
Концевые опреcсовки выполнены из такой же резины.
Ширина 24 мм
Толщина 3,3 мм
R min изгиба 10 мм

* - подключение питания с разных концов нагревательной ленты
П - одностороннее подключение
1,2 96 0,11 19,80
1,3 82 0,10 21,12
1,5 62 0,09 24,96
1,86 40 0,073 27,72
2,61 100 0,26 33,36
2,92 80 0,23 36,48
3,37 60 0,2 41,16
4,12 40 0,16 50,56
4,8 30 0.14 51,60
5,22 100 0,52 52,12
5,84 80 0,46 55,80
6,74 60 0,4 64,64
6,8 15 0,1 65,16
8,24 40 0,33 78,68
9,61 30 0.29 89,64
10,44 100 1,04 96,92
11,68 80 0,92 110,48
13,48 60 0,8 120,92
13,57 15 0,2 123,52
16,48 40 0,66 150,64
19,21 30 0,58 191,28
20,88* 100 2,08 197,52
23,36* 80 1,85 220,48
26,96* 60 1,61 251,76
27,14 15 0,4 266,84
32,96* 40 1,32 306,96
38,41* 30 1,15 363,08
54,32* 15 0,82 513,40
20,88П 100 2,08 207,96
23,36П 80 1,85 232,44
26,96П 60 1,61 265,80
32,96П 40 1,32 324,16
38,41П 30 1,15 370,47
54,32П 15 0,82 517,00
ЭНГЛ-1 (380 V) 4,5 100 0,45 58,36
5,03 80 0,4 65,68
5,82 60 0,35 76,60
7,12 40 0,28 90,16
8,3 30 0,25 93,28
9,01 100 0,9 94,32
10,05 80 0,8 100,60
11,62 60 0,8 112,04
11,73 15 0,18 113,08
14,25 40 0,57 137,60
16,6 30 0,5 156,88
18,02 100 1,8 171,52
20,15 80 1,61 190,76
23,26 60 1,39 221,00
23,47 15 0,35 223,08
28,5 40 1,14 271,00
33,2 30 1 319,48
36* 100 3,6 345,68
40,24* 80 3,21 387,36
46,56* 60 2,79 449,24
47 15 0,71 452,92
57* 40 2,28 548,28
66,37* 30 1,99 639,24
ЭНГЛ-2 220 V
(t max до 60 град)
Плетёная лента из стеклонити в основе которой лежит 8 нагревательных жил из нихрома, покрытая водонепроницаемой оболочкой из композиции полиэтилена.
Ширина 24 мм., толщина 4 мм.
R min изгиба 20 мм.
2,0 40 0,06 20,84
3,0 40 0,05
3,37 40 0,2
4,12 40 0,16 24,48
4,8 30 0,14 28,92
5,9 20 0,12 35,44
6,8 15 0,1 40,92
8,24 40 0,33 49,24
9,61 30 0,29 55,76
11,8 20 0,24 60,44
13,57 15 0,2 69,84
16,48 40 0,66 81,84
19,21 30 0,58 89,64
23,6 20 0,47 101,64
27,14 15 0,4 113,60
32,96* 40 1,31 135,52
38,41* 30 1,15 154,28
47,2* 20 0,94 181,36
54,32* 15 0,82 211,60

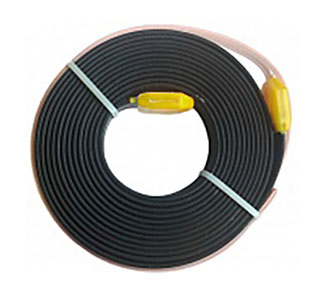

ЭНГЛ-2М 220 V
Среднетемпературная (t max до 60 град) нагревательная лента предназначена для защиты крыш и элементов водосточных систем от образования наледи и сосулек
Плетёная лента из стеклонити в основе которой лежит 8 нагревательных жил из нихрома, покрытая водонепроницаемой оболочкой из термопластика стойкого к УФ.
Мощность тепловыделения - до 40Вт/м.
Степень защиты IP67
Ширина 24 мм., толщина 4 мм.
R min изгиба 20 мм.
от 4 до 90м от 15 до 40 от 6.63 р. за метр
4,12 40 0,16
4,4 - 58,0 30-40 0,15-2,03
62,6 30 1,87
ЭНГЛУ - 400 220 V
(t max до 400 град)
Лента из стеклонити, пропитанная органосиликатным материалом.
Ширина 24 мм
R min изгиба 15 мм
2,0 300 0,61 26,40
3,0 300 0,9 27,84
3,7 200 0,74 34,40
4,1 300 1,27 37,52
5 200 1 42,16
6,1 300 1,8 51,12
7,4 200 1,5 62,56
8,3 300 2,5 66,36
10 50 - 200 0,5; 1,0; 2,0 70,16
10 200 2,0 65,12
12,2 300 3,6 82,12
14,9 200 3,0 102,24
16,8* 300 5 113,12
16,8 75, 150, 300 1,2; 2,5; 5,0 113,12
20* 50 - 200 1,0; 2,0; 4,0 127,80
20* 200 4,0 121,00
* нагревательные имеют исполнение холодных выводов на противоположные концы.
Терморегулятор АРТ-18 в комплекте с термодатчиком (диапазон регулировки температуры 0 град - 120 град) 76,80
Терморегулятор МПРТ-11 (регулирование температуры объекта от -200 до 1100 град (в зависимости от типа датчика), ленты до 180 град.) под заказ
Датчик температуры TST-81 6,70

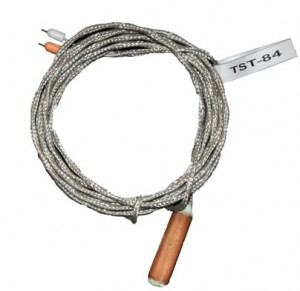

Датчик температуры TST-84 11,13

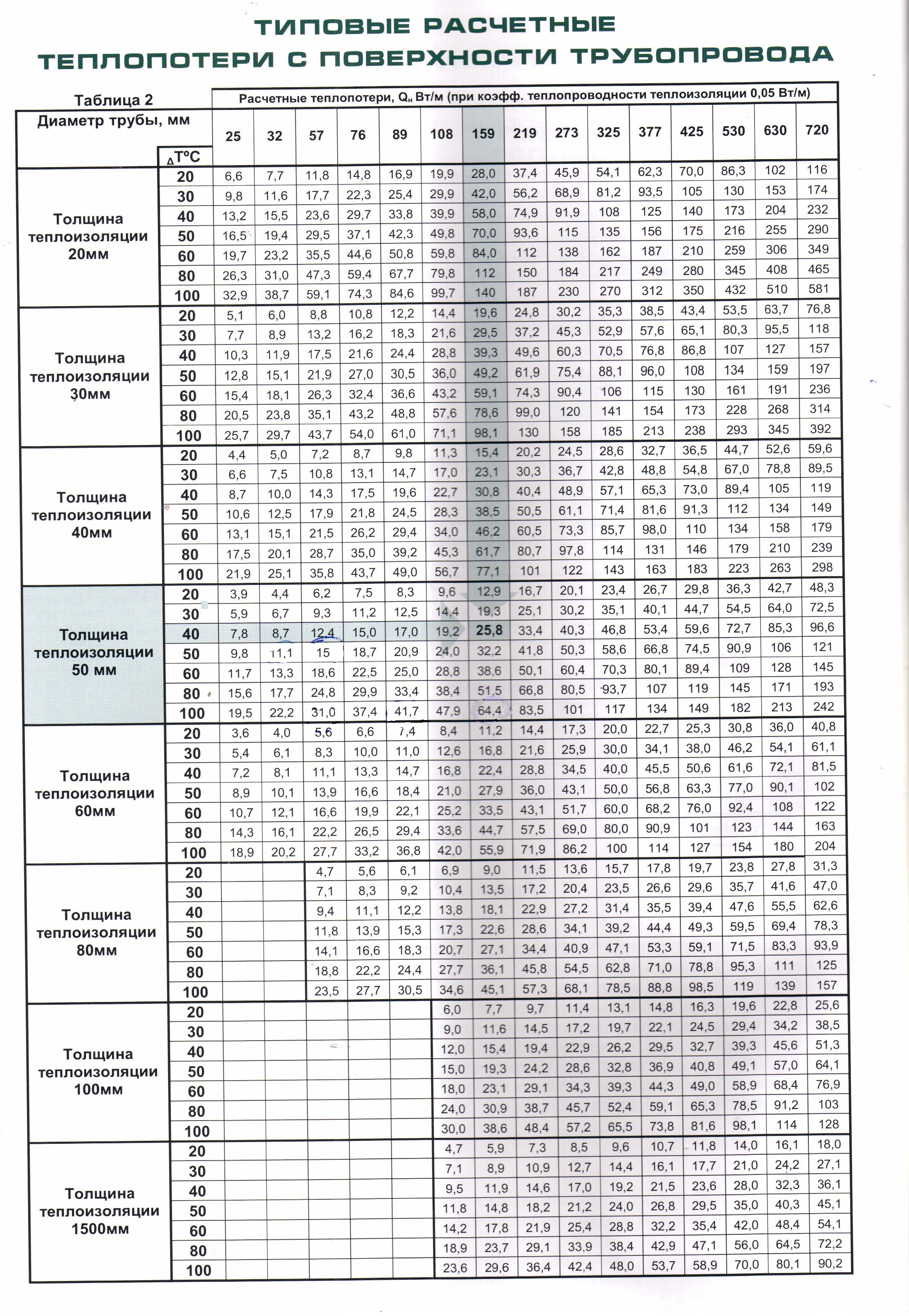

Таблица расчета теплопотерь с поверхности трубопровода для подбора мощности лент ЭНГЛ
